FPC対応 基板受入検査治具
基板検査において、測定の安定性や作業効率に課題を感じていませんか？
本事例では、FPC（フレキシブル基板）を含む基板の受入検査を、安定して実施するための検査治具を設計・製作しました。
ご相談内容
「基板の検査を安定して行いたい」というご相談からスタートしました。
手作業での確認では、以下のような課題が発生していました。
- 接触のばらつき
- 測定の再現性
- 作業負担
特にFPCは柔軟性が高いため、安定した接触確保が難しいという問題がありました。

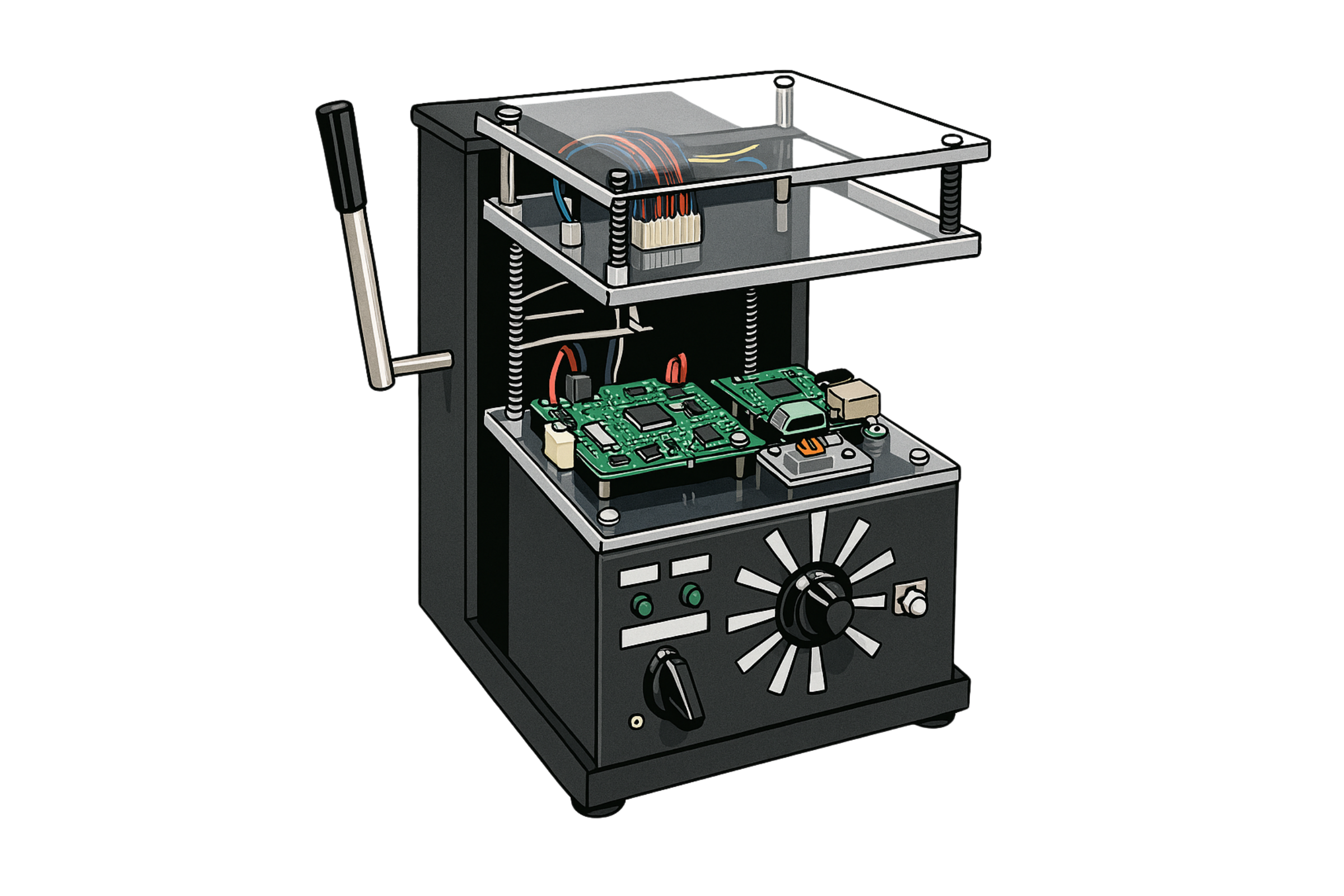

対応内容（検査治具の設計・製作）
基板形状および検査内容に合わせて、以下の構成で受入検査治具を設計・製作しました。
主な仕様・工夫点
- プローブピンによる確実な接触構造
- レバー操作による安定したセット機構
- 検査モード切替（ショート／電圧）
これにより、FPCを含む基板でも安定した接触と再現性の高い検査を実現しています。
運用性を考慮した設計
実際の現場運用を想定し、以下の点にも配慮しました。
- FPCの脱着性を考慮した構造
- 電源接続のしやすさ
- 作業者の負担を軽減する操作性
単なる検査機能だけでなく、使いやすさまで含めて設計しています。
このようなお悩みを解決します
- 基板検査のばらつきや、FPCの接触不良を改善したい
- 検査の自動化・半自動化、測定の再現性向上を目指している
仕様が固まっていない開発初期の段階から、最適な検査方法をご提案します。
治具化による3つのメリット
- 検査品質の向上：接触の安定性と再現性を確保
- 作業効率の改善：手作業の手間を大幅に削減
- 人的ミスの低減：誰がやってもブレない検査環境
「どのように検査すればよいか分からない」という状態でも、まずはお気軽にご相談ください。
